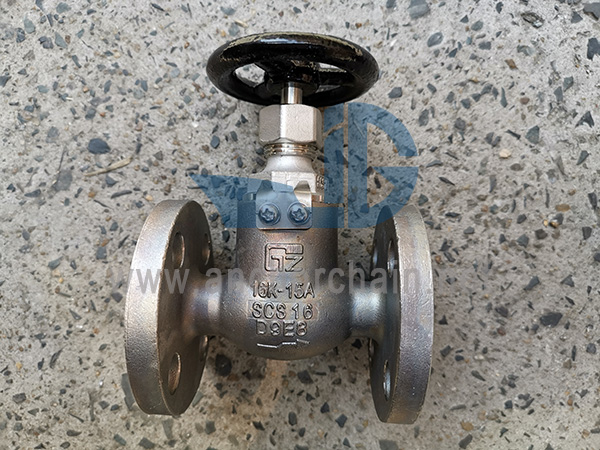

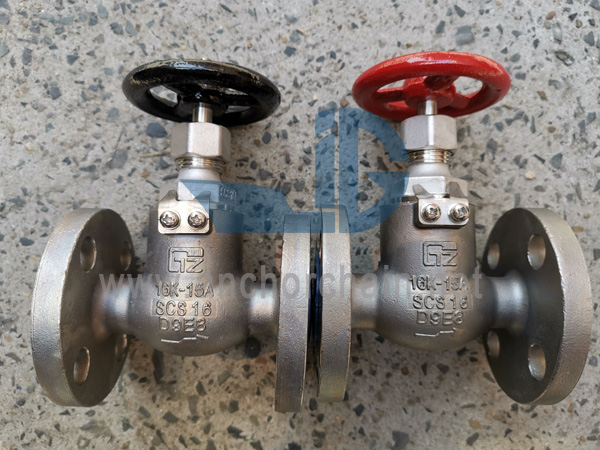

JIS F 7303 16K SCS16 Steel Globe ValvesDesign Standard: JIS F7303-1996Test Standard: JIS F7400-1996Test Pressure: Corpus-3.3Mpa, Seat-2.42MpaFlange Size as per JIS B2220-16K
LABIUM Size sicut per JIS B2220-16K
Materia principalis:
1-Corpus: Steel(SCS16)/SUS316L
2-Disc: Steel(SCS16)/SUS316L
3-Stemma: Steel(SCS16)/SUS316L
4-Bonnet: Steel(SCS16)/SUS316L
5-Handwheel: Ferrum (FC200)
IMPA Code | Magnitudo | L | D | C | No of Bolt Hole | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
